科里奧利質量流量計測量精度的影響因素及改進對策
發布時間：2023-05-26 20:24:53來源：hseauto.cn來源：..
字體: 大 中 小
1、科里奧利質量流量計測量精度的影響因素
一是安裝應力。根據上文對工作原理的分析可得知，U型管的相位差和液體的質量流量測量密切相關。若在安裝過程中，科里奧利質量流量測量計（為方便論述下文簡稱該測量計）存在安裝應力，將會疊加在U型管兩側，增加扭曲程度，進而增大測量誤差。
二是機械振動。該測量計在測量過程需要利用到振動原理，所以若該測量計附近存在其他機械振動，極易產生諧振波，對測量計的精度產生干擾，甚至損壞儀表。
三是介質壓力。介質壓力會直接引起U型管硬度的改變，增加管材硬度，影響到振動回伸，增大誤差，此影響對于測量精度的影響較大。以某測量精度為0.1%，標準操作壓力為200kPa的測量計為例，將壓力增大到1.2Mpa后，誤差曲線如圖1。
2、改進奧利質量流量計測量誤差的具體對策
為使得該測量計達到預期精度，減小測量誤差，本文首先基于上述影響因素，對測量計進行分別整定，并采用動態零點整定法進行綜合整定，最后通過前后對比，驗證整定效果。
2.1分別整定
一是安裝應力整定。該測量計的工作原理決定了對安裝的要求極高，因此應規范儀表安裝。工作人員安裝過程中，可將流量計作為原點，連接法蘭、流量計以及直管后，進行無應力吊裝，使儀表的水平度和垂直度處于合理范圍內。最后對彎頭、法蘭以及變徑進行焊接，再連接至工藝管線，確保連接過程無應力產生，若存在微弱應力，可在工藝管線連接過程進行消減。
二是機械振動整定。為最大限度降低機械振動對測量計測量精度產生的影響，應確保安裝點附近無振動源，并加強工藝管道的支撐，避免出現異常振動。
三是介質壓力整定。經過上文試驗可得知，介質壓力對于測量計誤差的影響較大，有必要進行壓力修正，由圖1可知，曲線后半部分為穩定狀態，所以可以采用固定流量系數進行修正。此部分可采取兩方面措施，①積極與廠家溝通，向廠家提供實際工況下的平均壓力，由廠家計算流量系數后，在變送器中重新進行組態，修正結果，此種方法可在壓力較小時采用。②在測量計的監測點增設壓力檢測儀表，由系統進行實時補償。
2.2綜合整定

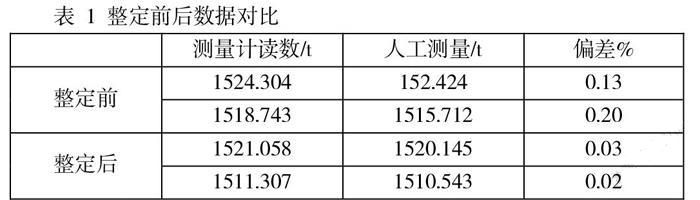

按照上述分別整定的方法進行整定，雖然能夠降低測量誤差，但介質壓力整定的難度較高，不論哪種措施均需要建立數據庫，分析流量系數，為此，可從宏觀層面，綜合所有因素，采取動態整定方法。在確保無安裝應力、機械振動的情況下，工作人員可先在U型管內充滿介質，完全靜止時，計算科氏力，將此時作為該測量計的零點工作狀態，直接消除所有外在因素的影響。為防止外界環境的變化，工作人員可定期對零點工作狀態進行更新。為驗證上述整定效果，本文采用型號為CMF400/IF9701的測量計（精度為0.1%），將介質設定為水，收集整定前后的數據，如表1。從表1數據可看出，經過分別整定和綜合整定后，精度不僅達到預期精度的0.1%，還能進一步降低誤差。
