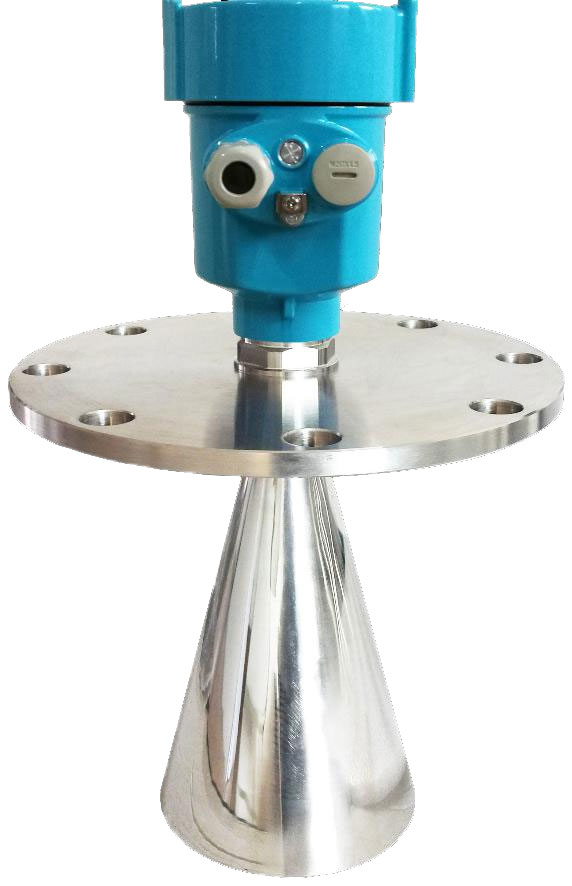

HSRD-Z3智能雷達液位計
產品簡介
/ product introduction
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收，發射脈沖和接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖和接收脈沖的時間間隔很小（納秒量級）很難確認。6.8G系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖和接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
產品特點
/ product characteristic ●采用先進的非接觸式測量
●采用極其穩定的材料制造
●測量液體、固體介質的物位
●可以測量所有介電常數＞1.8的介質
●測量范圍0…20m(可以擴展到35米)
●采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
●4…20mA輸出或數字型信號輸出
●分辨率1mm
●不受噪音、蒸汽、粉塵、真空等工況影響
●不受介質密度、粘稠度和溫度的變化的影響
●過程壓力可達40bar
●過程溫度可達250℃
●采用極其穩定的材料制造
●測量液體、固體介質的物位
●可以測量所有介電常數＞1.8的介質
●測量范圍0…20m(可以擴展到35米)
●采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
●4…20mA輸出或數字型信號輸出
●分辨率1mm
●不受噪音、蒸汽、粉塵、真空等工況影響
●不受介質密度、粘稠度和溫度的變化的影響
●過程壓力可達40bar
●過程溫度可達250℃
技術參數
/ technical parameters
應? ? 用：【液體】存儲容器、過程容器過程條件復雜
測量范圍：30米
過程連接：螺紋/法蘭（選配）
介質溫度：-40～200℃
過程壓力：-0.1～4.0MPa? ??
天線結構：喇叭（不銹鋼）
精? ? 度：±15mm
頻率范圍：6.8GHz
電? ? 源：兩線制（DC24V）
? ? ? ? ? ? ?四線制（DC24V/AC220V）
信號輸出：4～20mA / HART
測量范圍：30米
過程連接：螺紋/法蘭（選配）
介質溫度：-40～200℃
過程壓力：-0.1～4.0MPa? ??
天線結構：喇叭（不銹鋼）
精? ? 度：±15mm
頻率范圍：6.8GHz
電? ? 源：兩線制（DC24V）
? ? ? ? ? ? ?四線制（DC24V/AC220V）
信號輸出：4～20mA / HART

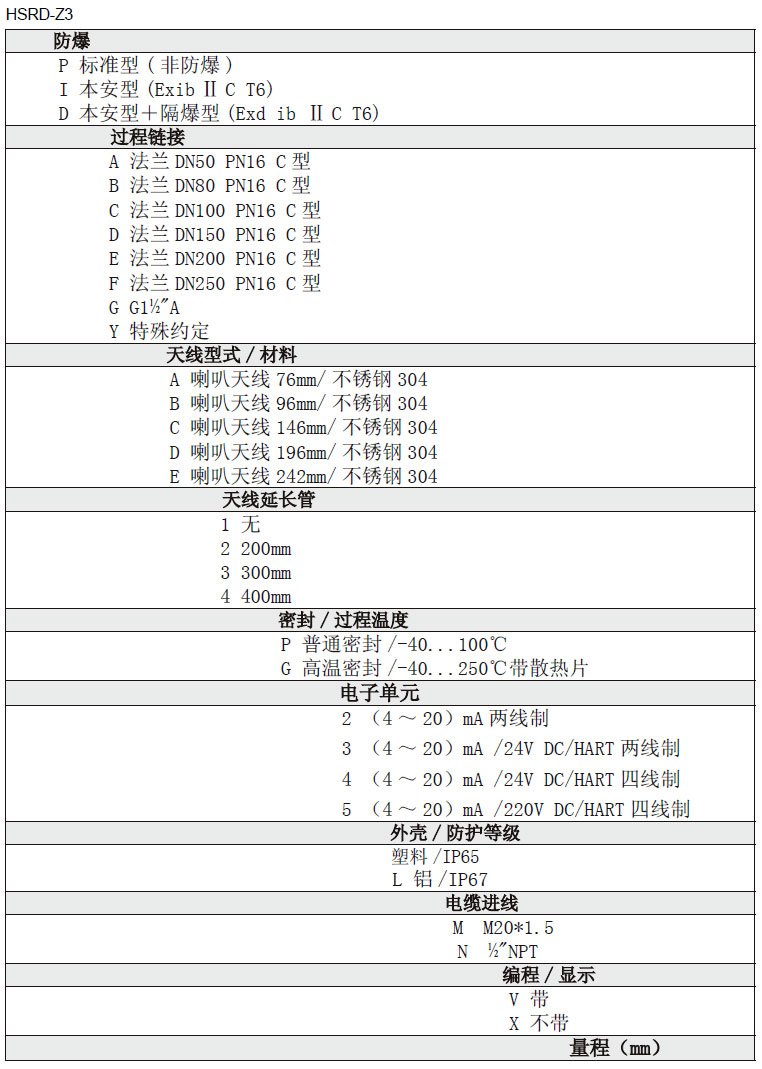

產品選型
/ product selection
