平衡流量計相較孔板流量計有哪些優點
發布時間：2022-09-23 10:37:06來源：m.tydanche.cn來源：..
字體: 大 中 小

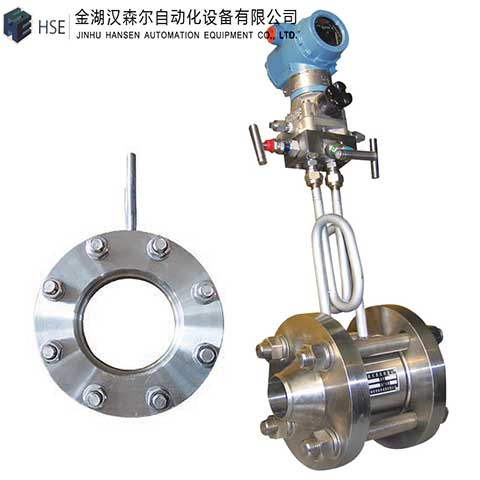

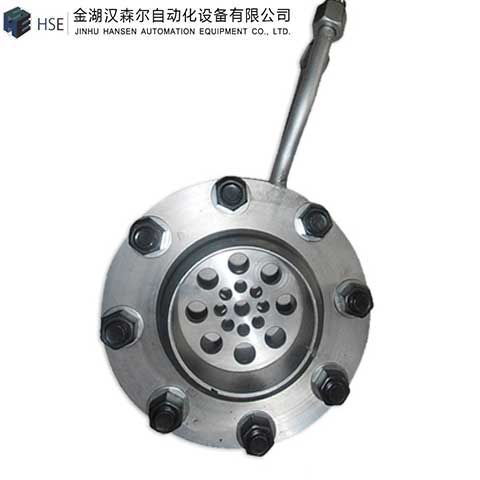

我公司生產的平衡流量計繼承了孔板流量計的優點，全面解決了孔板流量計存在的測量精度精度低、壓損大、量程比小、直管段要求高等缺點。它由前后法蘭體、前后環室、前后密封墊、多孔形孔板節流件構成，是一種性能優異的新型流量傳感器。它除適用于一般氣體、液體、蒸汽等的流量測量外，還特別適用于高粘度、低雷諾數、臟污介質、雙相（氣液、氣固、液固）流等介質的流量測量。廣泛應用于石油、化工、電力、冶金等行業。
而平衡流量計相較于孔板流量計具有以下優點：
▲線性度高、重復性好、精度高：平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了5～10 倍，重復性提高了54％，為0.15％，精度達0.5 級。從其綜合性能來看，平衡流量計屬于高檔流量計行列。5:1 量程比時，線性度可達±0.3％；7:1 量程比時，線性度可達±0.5％；10:1 量程比時，線性度可達±1.0％。
▲ 直管段要求低：平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大縮短了對直管段長度的要求，其前后直管段一般為前3D 后1D，最小可以小于0.5D，從而省去大量直管段，尤其是昂貴的特殊材料。
▲ 減少永久壓力損失：多孔對稱的平衡設計，使流體在孔板片前后不會劇烈收縮與擴大，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5 倍的永久壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。
▲ 耐臟污不易堵：多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
▲ 可直接替換孔板：它與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要任何配管的變化和相關儀表的更改。
▲ 流量測量范圍寬：根據試驗結果，我們了解到：平衡流量計的性能，使其流速范圍可以從最小到音速；其最小雷諾數可達200，最大雷諾數大于107；β值可選0.25～0.90。量程比通常為1∶20，最大可達到1∶25。
▲ 長期穩定性好：由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。
▲ 可測高溫高壓介質：與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42MPa。
▲ 可測復雜工況介質：由于其特殊的結構設計，使其具有特殊的性能，它可以進行氣液兩相、泥漿，甚至高含量固體顆粒的測量。平衡流量計可以測雙向流。
