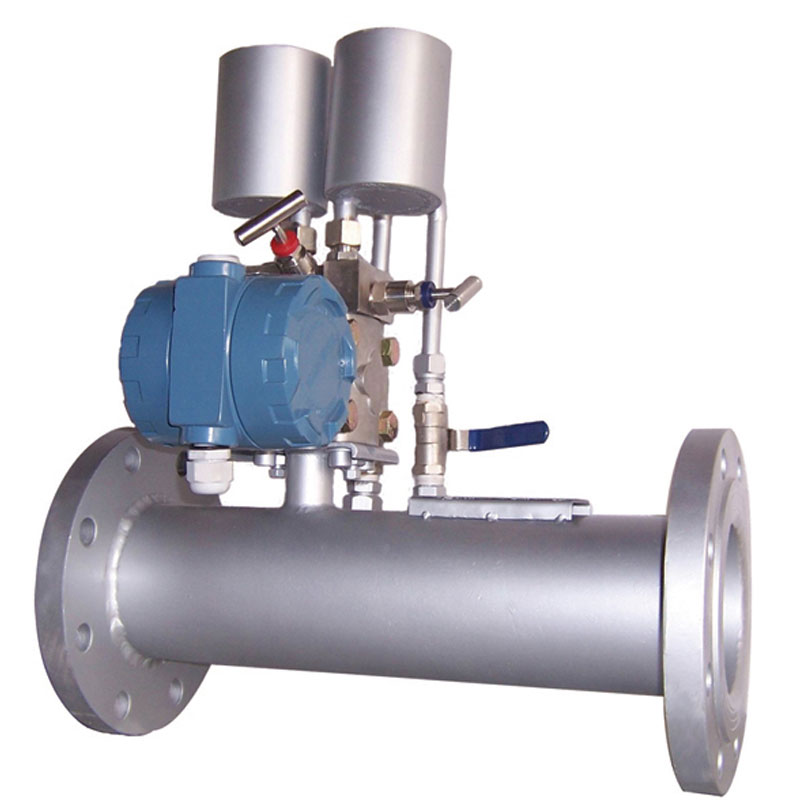

V錐流量計
產品概述
/ product introduction產品簡介
/ product introduction

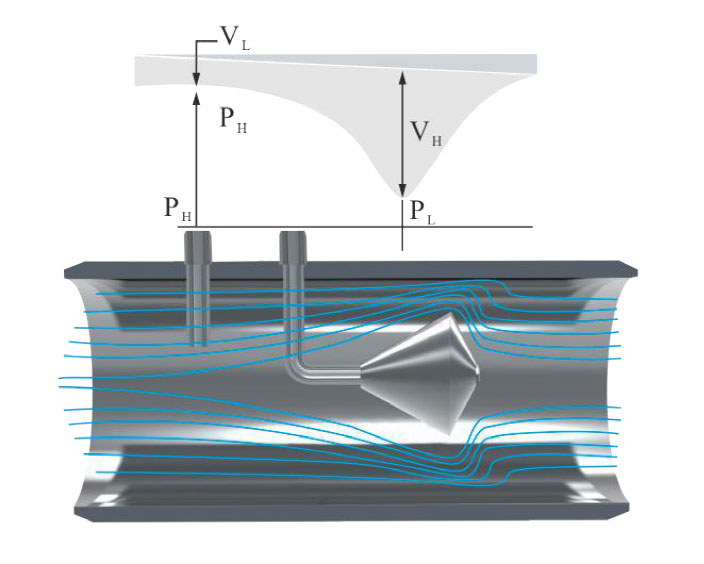

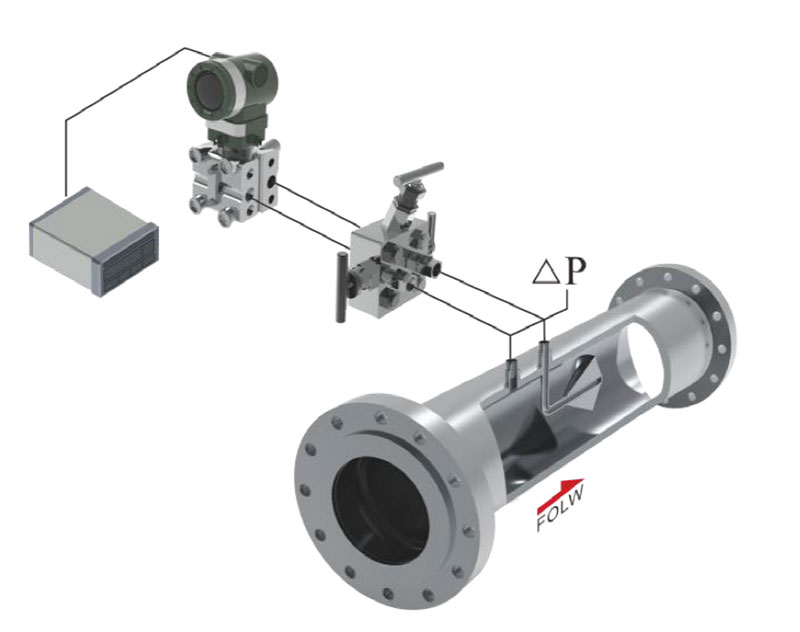

V錐流量計是一種差壓式流量計，其工作原理同于標準節流裝置，即基于流體連續性方程和伯努利方程。當流體流經與管道同軸安裝的V形維體時，流束局部收縮使流體流速加快，在V形雛體的最大直徑處達到最大，從而靜壓下降，在V形錐體的下游端形成一個低壓端。這樣在V形錐體的前后產生壓差△P。此差壓的正壓是在上游流體收縮前所測得的靜壓力P：負壓則是V錐體下游端面中心處所測得的靜壓力P。因此根據差壓的平方根與流體的流量成正比的關系，通過測量錐體前后產生的差壓△P，可實現對流體流量的測量。
產品特點
/ product characteristic由于錐體能使流體流場均勻化，因此比一般差壓流量計可測流速低，即量程下限比一般差壓流量計低，所以量程可向下擴展，量程比可為15:1，雷諾數低至8000仍可保持信號的線形。
壽命長
流體流經錐體無突然的波動，而是沿著錐形體成了一個邊界層，并引導流體離開錐體的后角，這使得錐體夾角不受不潔流體的磨損，流量系數β率可長期不變，并保證長期精確測量.因此流量計可在臟污場合長期使用，不需定期維護保養和周期性檢定（當然二次表的定期維護和檢定還是必須的）。
壓損小
永久性壓損比孔板低，與文丘里接近。
信號穩定
由于節流元件產生差壓時，同樣導致了元件后渦流，所以每種差壓儀表都有信號波動，既便流體是穩定的。對于標準孔板，由于產生的渦流較長，導致了低頻大幅度的信號波動，嚴重干擾了差壓讀數的準確性，而V錐體后產生的渦流非常短，所以信號波動就為高頻低幅，這使得V錐產生穩定的信號。
β值范圍寬
V錐獨特的幾何形狀允許有廣泛的β值范圍，標準的β值為0.45，0.55，0.65，0.75，0.85，并可特定β值以保證用戶特定的差壓輸出。
無滯留區
V錐體徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留。
適用場合廣
可測臟污介質，不會對錐體造成損傷。可測量汽液兩相流（液相不超過5%）并保證精度。
管線范圍寬

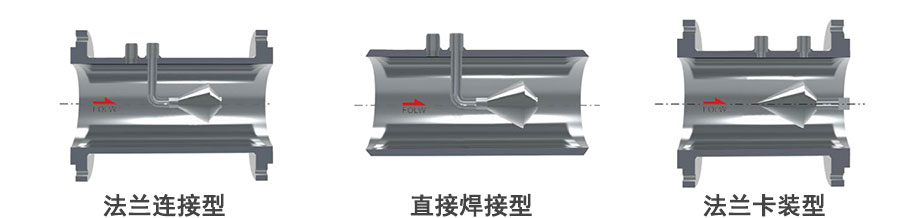

V錐流量計有管道式和插入式兩種形式，其尺寸可從1/2”大到72”。
技術參數
/ technical parameters
儀表精度
管道式0.5級、1.0級
準確度
0.5%（差壓流量變送器準確度應高于0.2%，含0.2%）
（β：0.45~0.85，當β＜0.55，量程比4：1時，準確度：≤0.30%）
重復性
0.1%
工作壓力
≤16MPa，最大≤32Mpa
環境溫度
-40℃～+65℃
工作溫度
-40℃～+550℃
安裝直管段要求
前0-3D直管段、后0-1D直管段
量程比寬
通常為10：1，選擇合適的參數可達到50：1
壓損
同樣的β值，壓損是孔板的1/3-1/5
適用介質
?
氣體
煤氣：焦爐煤氣、高爐煤氣、城市煤氣 天然氣：包括含濕量5%以上的天然氣 各種碳氫化合物氣體：烷烴類，烯烴類等氣體 各種氣體制造：氫、氦、氬、氧、氮氣等 腐蝕性氣體：濕的氯化物氣體等 空氣：包括含水，含塵埃的空氣、壓縮空氣等 煙道氣：各種鍋爐、加熱爐排放的煙道氣
蒸汽
飽和蒸汽
過熱蒸汽
液體
油類：原油、燃料油、含水乳化油、柴油、液壓油等 水：原水、飲用水、生產水、污水等 各種水溶液：酸、堿、鹽水溶液等 有機物化學品：甲醇、乙二醇、二甲苯等
特殊流體
油+HC氣+沙 加氣的水：H2O+N2+空氣；H2O+CO2等

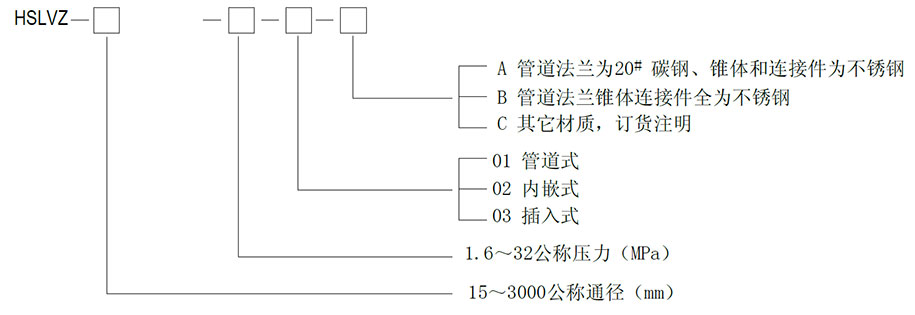

產品選型
/ product selection
